Aufbau

Der Powerplay Pro XL ist ein 19‘‘ – Gerät und kann somit bequem im Rack eingebaut werden. Mit nur einer Höheneinheit nimmt er kaum Platz in Anspruch. Jedoch sollte der Einbauplatz richtig gewählt werden: Die geringe Einbautiefe sorgt dafür, das die Anschlüsse auf der Rückseite schlecht zugänglich sind, wenn er zwischen zwei Geräten mit voller Einbautiefe montiert wird.

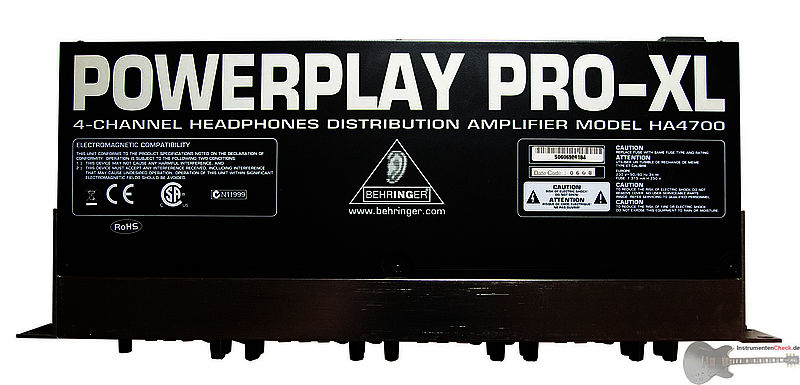

Das Metallgehäuse ist robust und sitzt mit vier Schrauben fixiert fest im Rack.

Die Anschlussmöglichkeiten

Die Anschlüsse verteilen sich über die Front- und Rückseite des Powerplay Pro XL.

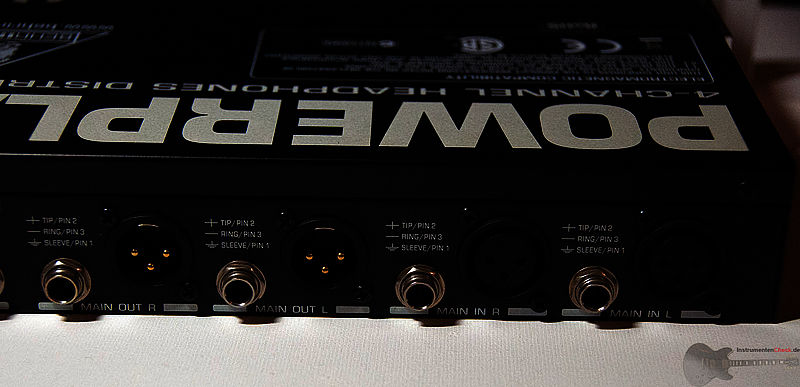

Auf der Rückseite befinden sich:

• Main In – Anschlüsse, wahlweise über XLR - Buchsen, oder zwei 6,3 mm Mono – Klinkenbuchsen, die jeweils symmetrisch ausgeführt sind.
• Main Out – Anschlüsse, ebenfalls als symmetrische XLR und 6,33 mm Klinkenbuchsen ausgeführt, zur Ansteuerung eines weiteren Powerplay Pro XL, wenn weitere Kopfhörer angesteuert werden müssen.
• Netzanschluss, ausgeführt als Kaltgeräte-Buchse.

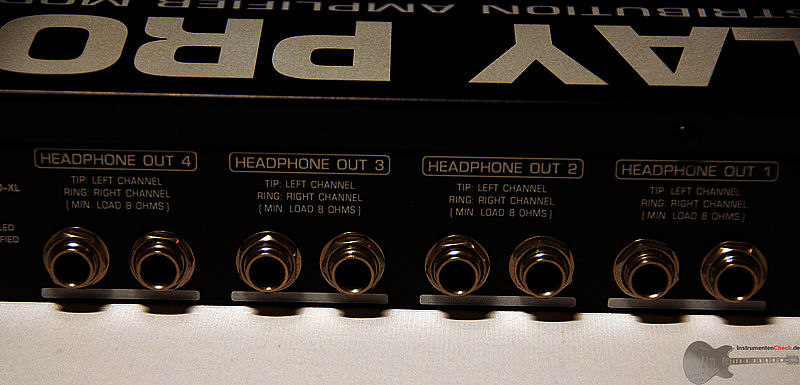

• Pro Kanal jeweils zwei Stereo-Klinkenbuchsen (6,3 mm) zum Anschluss von zwei Kopfhörern (zusätzlich zum Anschluss an der Frontseite!). Beim Anschluss von mehreren Kopfhörern an einen Kanal darf die minimal Anschlussimpendanz von 8 Ohm nicht unterschritten werden.

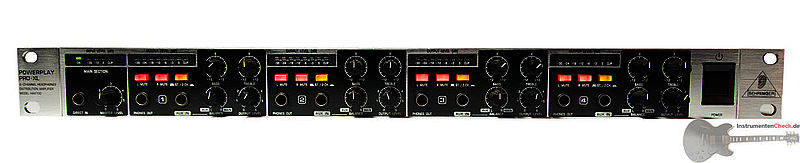

Auf der Frontseite befinden sich:

• Vier Kopfhörer-Anschlüsse, jeweils 6,3 mm Stereo Klinkenbuchse.
• Vier AUX IN Eingänge (je einer pro Kanal) , jeweils 6,3 mm Stereo Klinkenbuchse, zur Zumischung eines externen Eingangssignals.
• Ein Direct IN Anschluss als 6,3 mm Stereo Klinkenbuchse zur zentralen Zumischung eines externen Signals auf alle Kanäle.
• Der Netzschalter befindet sich ebenfalls auf der Frontseite und ist damit problemlos erreichbar.

Regelung und Kontrolle

Die Regelung ist in fünf Bereiche unterteilt:

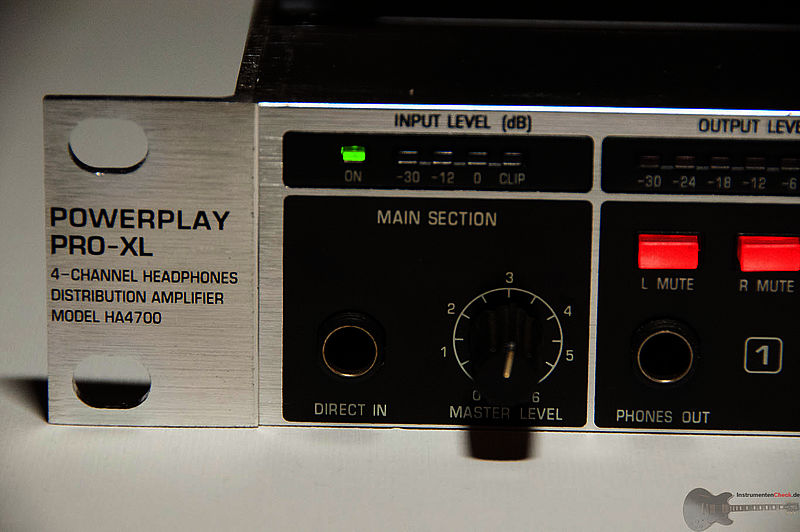

Die Main Section regelt die Eingangslautstärke. Ein handlicher Drehregler steuert die Lautstärke, zur Kontrolle ist darüber neben der Betriebs-LED eine LED Kette mit den dB Anzeigen -30 / -12 / 0 / CLIP verbaut.

Die weiteren vier Bereiche sind jeweils identisch aufgebaut und regeln jeweils einen Kopfhörerverstärker.

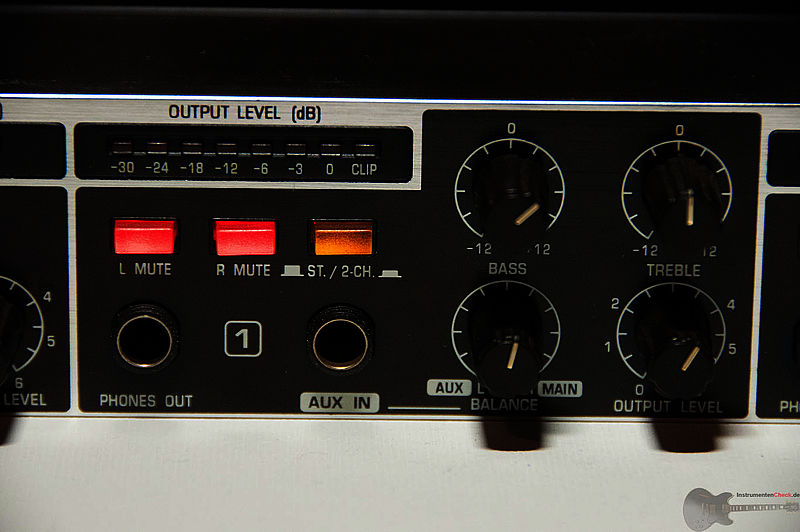

Pro Kanal steht jeweils ein zwei-Kanal Equalizer (Bass / Treble), ein Lautstärkeregler und ein Balanceregler zur Anpassung des AUX Signals zur Verfügung.

Zusätzlich kann jeweils der linke oder rechte (oder auch beide) Kanal mit Hilfe von zwei Mute Tastern ausgeschaltet werden.

Mit Hilfe der ST / 2-CH Taste ist es möglich, die Eingangskanäle zu einem Monosignal zu koppeln.

Pro Kanal ist eine LED Kette mit den dB Anzeigen -30 / -24 / -18 / -12 / -6 / -3 / 0 / CLIP vorhanden.

Fazit

Der HA4700 Powerplay Pro XL ist ein idealer Helfer für die Ansteuerung von Kopfhörern. Mit seinen vier getrennt regelbaren Kanälen, die jeweils! bis zu drei Kopfhörer ansteuern können, ist bereits ein weiter Einsatzbereich abgedeckt. Sollten trotzdem noch weitere Anschlüsse benötig werden, kann ein weiterer Pro XL gekoppelt werden. Durch den platzsparenden 1 HE / 19‘‘ Aufbau passt er ideal in jedes Musikrack.
